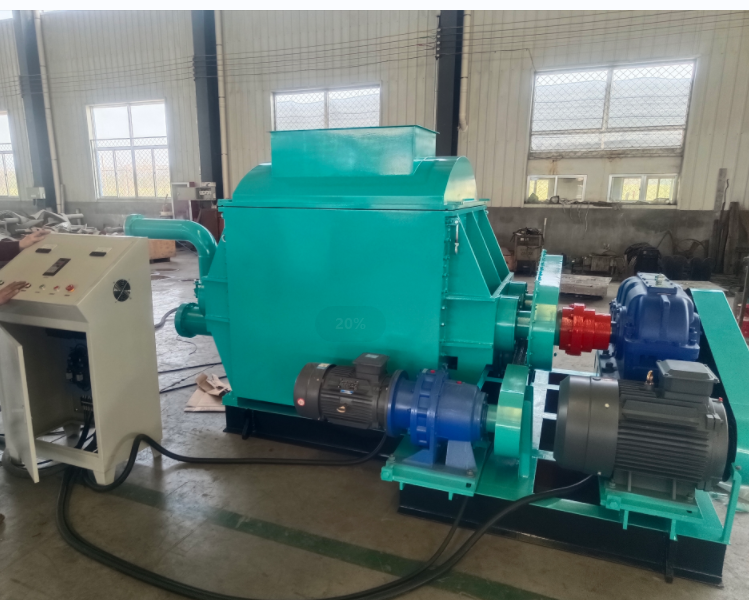

  • 產品名稱: 盾構油脂捏合機
  • 產品分類: 捏合機
  • 公司名稱: 山東龍興化工機械集團有限公司
  • 聯系電話: 138-5356-6816
  • 聯系地址: 山東省萊州市沙河鎮路旺龍王埠
產品詳情
產品詢盤



捏合機結構特征及工作原理

NH系列捏合機為臥式雙軸平行型,攪拌軸系s型,兩槳水平配置,相向旋轉且轉速不同。工作時,由電機經減速機傳動至主動槳,經對走齒輪帶動從動槳,攪拌漿的螺旋葉帶動物料既作軸向擠壓,又作徑向擠壓;既作擠壓運動,又作分離運動。使物料經過充分揉、挫摻合、混合,加速物料攪拌。

主要特點:

1.動力大,攪拌時強勁有力。

2.裝料系數大,一次裝料多。

3.攪拌槳葉直徑大及極佳的螺旋角,物料在捏合過程中軸流性好。

4.采用通底盤,安裝調試方便。

5.集中的電器控制,包括主機運轉,啟蓋,傾缸倒料和數顯示的溫度控制,便于用戶操作和過程控制。

結構及工作原理:

NH系列捏合機主要由捏合機主體、傳動系統、傾缸倒料系統、加熱系統、電氣控制系統幾大部分組成。(對于真空型捏合機配有真空系統)

捏合機主體由攪拌缸、攪拌槳、兩端墻板、軸封、支架及底座組成。

攪拌缸主體呈W型,由兩層鋼板焊接而成,夾套結構,內層材料為不銹鋼板底部由兩個半圓柱腔組成,中間有一橫向分料脊,外殼為普通低碳鋼板,攪拌缸夾套可注入冷熱介質對攪拌缸的物料進行冷熱處理。

攪拌槳呈S型,攪拌槳基體由ZG35鑄造而成,槳葉部分由不銹鋼包貼焊和而成,軸封軸頸處由不銹鋼焊條堆焊,最終經車削、打磨、拋光而成。

墻板為中板焊接結構,與物料接觸部分貼焊不銹鋼,每端的墻板上裝有兩個軸承座,兩個軸承室,軸封采用四氟乙烯V型環或四氟盤根,或其兩者的組合使用。

支架為普通鑄鐵鑄造,經加工而成,減震效果好,支架的主要作用是架起攪拌缸、攪拌槳及墻板總成,并確保傾缸時使拌缸墻板總成圍繞主動槳軸軸心轉動。

底架采用通底盤結構,由優質槽鋼或工字鋼焊接成底框,其上固定電機、減速機及支架、捏合機主體及啟蓋支架等。

傳動系統由電機、帶輪、V型帶、減速機及十字滑塊聯軸器和裝于拌槳長軸端的一對大小齒輪組成。

傾缸倒料裝置一般由液壓系統操縱控制,液壓系統一般由油泵及電磁閥或手動閥、溢流閥、液壓缸及液壓管路、油箱及液壓附件組成。對于無需翻缸倒料的常用下出料方式,一般在拌缸底部安裝一只或?qū)?/span>2只球閥控制出料,或采用螺桿擠出出料。

加熱系統一般有兩種供選擇:一是蒸汽加熱,二是電加熱。電加熱型拌缸底部設有電熱管,夾套內注入導熱油,通過電熱管加熱導熱油,導熱油將熱量傳遞給攪拌缸內的物料。
